Ajuda na montagem do Auto-Radio

[PedroDSantos]

Boas Pessoal,

Fui hoje para montar o autoradio, quando reparei que o adaptador não coincidia com as ligações que estavam feitas no carro. Aqui seguem algumas fotos para perceberem o que estou a dizer:

Adaptador do radio:



Ficha do carro:




Como acham que devo proceder? Os fios do adaptador dão para mudar de sitio na ficha.

Cumprimentos

[Artur Branco]

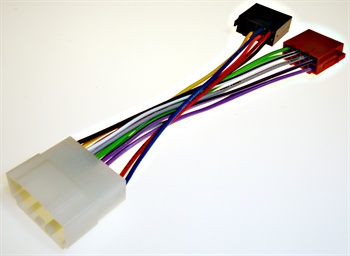

Precisas de um adaptador para fichas ISO. Vende-se nas casas da especialidade.

É uma coisa parecida com esta:

[PedroDSantos]

Boas

E aquele adaptador que veio no rádio não dá?
As fichas encaixam bem umas nas outras, os cabos é que não coincidem uns com os outros...
É que a ficha branca é a do proprio carro, que vai ligar à preta do adaptador que mostrei, que por sua vez cai dar a uma ficha de ligar ao rádio.

Cumprimentos

[PedroDSantos]

Boas

Já fiz porcaria
Andei a pesquisar e cheguei à conclusão que o cabo amarelo(Bateria) deveria estar onde está o laranja, e assim sucessivamente.
Entao a tirar o cabo amarelo do terminal tudo bem,  mas a tirar o laranja partiu-se o ferrinho lá dentro do plastico.

Não sei o que fazer agora =/

Cumprimentos

[Luke]

iso é standard, pode é ter mais ou menos fios "opcionais"

[juve_elx]

partiu o conector do carro ou do radio?

[PedroDSantos]

partiu o conector do carro ou do radio?

Bom Dia

Foi o do adaptador que vinha com o radio.
O pior e que este tras a antena para o controlo remoto.

[juve_elx]

partis-te mesmo o conector ou so o terminal?

[PedroDSantos]

partis-te mesmo o conector ou so o terminal?

O Conector está bom, o terminal de um fio é que se partiu dentro do plastico do conector, no sitio onde queria por o fio amarelo, para haver ligacao com a bateria.




Cumprimentos

[juve_elx]

isso nao é grave... pensei que tivesses partido a ponta do terminal.
essa patilha só serve para segurar o terminal no conetor e quando ligares o conector o terminal nao recuar.
ele nao esta partido, dobrou para traz, endireitas e ele fica bom, se partir metes o terminal no sitio e depois nas costas enches com cola quente.
ou ligas e empuras o terminal partido para dentro a mao.
nao faz diferença nenhuma ao funcionamento.

[PedroDSantos]

isso nao é grave... pensei que tivesses partido a ponta do terminal.
essa patilha só serve para segurar o terminal no conetor e quando ligares o conector o terminal nao recuar.
ele nao esta partido, dobrou para traz, endireitas e ele fica bom, se partir metes o terminal no sitio e depois nas costas enches com cola quente.
ou ligas e empuras o terminal partido para dentro a mao.
nao faz diferença nenhuma ao funcionamento.

Boas
Já consegui tirar o terminal partido que estava dentro da peça de plastico.
O terminal que se estragou foi o do cabo laranja, ou seja, o cabo esta sem ponta, e o terminal partiu-se ao meio e ficou la dentro um bocado que entretanto ja consegui tirar. Agora o que preciso é de um terminal para lá, que já andei a procura aqui em montes de lojas e não encontro nada.
=/

[juve_elx]

entao realmente foi mau.
vou ver o que tenho por cá e logo digo-te algo.

[PedroDSantos]

Boas

Ja consegui fazer uma ficha
tinha duas parecidas mas mais pequenas, entao juntei-as
Mas o pior é que aquilo continua a nao dar e não sei porquê.
É que agora em termos de fichas era infalivel porque tanto a vermelha, preta e amarela estao bem.
A que eu mexi foi a laranja, pelo menos ligar devia ele.
Tem alguma coisa haver com isto?


Cumprimentos

[Luke]

pega nisso e leva a quem saiba o que está a fazer... ja estava a funcionar e sem partir nem estragar nada, nunca troquei fios nas fichas

[PedroDSantos]

Boas
Já estive a verificar os fusiveis e está tudo bem. Com o Reset tambem nao funcionou.
Agora não sei se o problema será do adaptador ou será do rádio.
Alguma sugestão para exprimentar mais? É que não percebo, os cabos estão a coincidir bem e estão bem montados, no entanto, não funciona.
Cumprimentos
